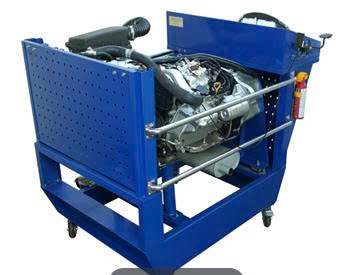

Mô hình Động cơ Diesel điện tử

Giá: 101.920.000 đ ( đã bao gồm VAT)

Danh mục: Thiết bị dạy nghề

Mô tả
Đánh giá (0)

Mô hình được sản xuất theo :

– ISO 9001:2015 – Hệ thống quản lý chất lượng

– ISO 14001:2015 – Hệ thống quản lý môi trường

Bộ thiết bị bao gồm 2 phần độc lập:

A. Phần động cơ Diesel 4 xylanh Common Rail (CRDI – Bosch):

Động cơ 4 kỳ, 4 xi lanh thẳng hàng. Dung tích xilanh từ 2L trở lên còn đầy đủ các bộ phận và hệ thống phần cơ khí máy.

Động cơ kèm theo đầy đủ các hệ thống điều khiển như:

+ Hệ thống nhiên liệu phun dầu điện tử CDI (Common Rail Direct Injection), bao gồm:
• Hệ thống các cảm biến
• Cụm bơm cao áp điện tử
• Dàn chia dầu (Rail) cao áp và các vòi phun dầu điện tử.
• Cụm turbo tăng áp khí nạp.

+ Hệ thống khởi động và hệ thống nạp điện cho ắc quy.

+ Hệ thống bugi sấy

B. Phần giá xoay tháo lắp động cơ

– Giá đỡ có thể gá đặt được nhiều loại động cơ khác nhau với cơ cấu tự lựa. Giá có thể xoay 360 độ qua cơ cấu trục vít – bánh vít và bộ khóa chống tự xoay tạo điều kiện thuận lợi cho quá trình tháo lắp, sửa chữa động cơ.

– Giá xoay động cơ bao gồm các bộ phận sau:

+ Bộ đế đỡ được làm bằng thép với kết cấu cứng vững.

+ Bộ truyền trục vít – Bánh vít có hộp che bảo vệ để truyền chuyển động quay giúp cho động cơ có thể xoay 360 độ.

Thông số kỹ thuật cơ cấu trục vít- bánh vít:
Tỉ số truyền: 36
Modul ăn khớp: m=4
+ Bánh vít: Số răng Z2= 36, Bề rộng bánh vít: 30mm
+ Trục vít: Số mối răng Z1=1, Hệ số đường kính q=12, Chiều dài răng trục vít: 60mm, Đường kính mặt trụ chia trục vít: 48mm.
– Vật liệu chế tạo: Thép chịu lực

+ Bộ đồ gá có thể gá đặt được nhiều loại động cơ khác nhau với cơ cấu tự lựa với 04 thanh đỡ và 04 khâu cách.

+ Bộ bánh xe có khóa hãm giúp cho giá đỡ có thể di chuyển dễ dàng và an toàn.

+ Trên giá có bố trí khay hứng dầu có thể tháo dời

– Giá có để đỡ được các loại động cơ cỡ lớn (4 máy, 6 máy loại thẳng hàng hoặc chữ V) với tải trọng lên tới 300Kg.

– Kích thước giá đỡ: LxWxH = 1250x800x940 mm
