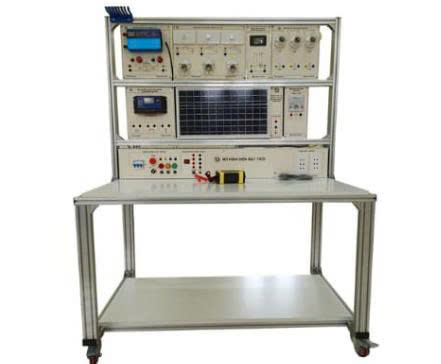

Mô hình điện mặt trời
Giá: 150.800.000 đ (đã bao gồm thuế VAT)
| Mã hiệu: ACE – 29 |
| Mô hình được sản xuất theo : |
| – ISO 2015:9001 – Hệ thống quản lý chất lượng |
| – ISO 14001:2015 – Hệ thống quản lý môi trường |
| – ISO 45001:2018 – Tiêu chuẩn về Hệ thống quản lý an toàn và sức khỏe nghề nghiệp |
| – Tiêu chuẩn công suất, dòng rò cao áp phù hợp với TCVN 5699-1:2010 và IEC 60335-1:2010. |
| Quy cách các module trong mô hình: |
| – Hộp modul kích thước phủ bì : 300x160x130mm, các hộp modul lớn hơn là bội số 160 mm, lắp ghép linh hoạt với nhau được làm bằng nhựa ABS chống cháy |
| – Hai cạnh bên có khe tản nhiệt |
| – Mặt module bằng vật liệu Solid Phenolic phủ melamin 2 mặt màu kem dầy 4mm. |
| – Chữ và hình vẽ được khắc chìm bằng công nghệ khắc CNC đảm bảo độ bền và thẩm mỹ |
| – Mặt module lắp ghép với hộp đỡ bằng vít inox 304 (M3) |
| Khung mô hình thực hành |
| Khung bàn kích thước 700x1260x750mm ± 5% |
| + Khung hai tầng tiêu chuẩn giá module làm bằng nhôm giúp chống trầy xước và thẩm mĩ, kết cấu chuyên dụng lắp ghép. Phủ keo dày 80µm chịu được axit 30x60mm ± 5% thanh đứng, thanh ngang 20×40 tiêu chuẩn gá lắp Module mm ± 5%, kích thước: 1260x900mm (dài x cao) ± 5% |
| + Mặt bàn làm bằng ván công nghiệp được phủ melamine chống bụi và chống trầy xước |
| 1. Hộp nguồn thực hành: |
| – Kích thước hộp: 1200x170x170 mm làm bằng nhôm định hình phủ anode chống trầy xước, có ốp vách phía sau bằng tấm compact và có nắp ốp hai đầu |
| – Mặt gá linh kiện làm bằng tấm compact chuyên dụng cho mô hình dạy nghề |
| – Khắc CNC nét chỉ dẫn |
| – Kiểu hộp module: hộp nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC |
| Thiết bị bao gồm |
| 01 Hộp nguồn thực hành |
| 01 Aptomat 3 pha |
| 04 Đế cầu chì ống |
| 02 Nút ấn nhả |
| 01 Ổ cắm 3 pha 4 dây |
| 04 Đèn báo pha |
| 01 Công tắc xoay 2 vị trí |
| 01 Nút dừng khẩn |
| 01 Nguồn 24vdc |
| 01 Nguồn 12vdc |
| 01 Nguồn 5vdc |
| 02 Ổ cắm một pha |
| 2. Nội dung đào tạo: |
| – Ứng dụng bộ Inverter cao cấp với nhiều tính năng hiện đại và thông minh cực kỳ thuận tiện như hỗ trợ kết nối: RF, WiFi, RJ45 cho phép kiểm soát hệ thống thông qua điện thoại. – Chức năng hòa lưới giúp hệ thống có thể kết nối trực tiếp với lưới điện quốc gia, cho phép sử dụng nguồn điện mặt trời linh hoạt hơn. – Công suất tổng: 2 KW. Bộ thực hành có khả năng sản xuất điện với công suất 2 KW, hòa vào hệ thống điện 1pha để đưa vào sử dụng trong thực tế. |
| 3. Nội dung các bài thực hành: |
| + Thực hành khảo sát đấu nối các loại thiết bị có trong mô hình. + Tìm hiểu nguyên tắc hoạt động của tấm pin thu chuyển hóa năng lượng + Thực hành đấu nối kiểm tra sự hoạt động của bộ biến đổi nguồn DC sang AC. + Kiểm tra sửa chữa các hỏng hóc thường gặp của các loại khí thiết bị chính có trong mô hình để áp dụng vào thực tế. – Mô hình mô phỏng hệ thống điện mặt trời độc lập với đầy đủ các thành phần cơ bản: tấm thu điện mặt trời, bộ điều khiển sạc, ắc quy chuyên dụng, bộ đổi nguồn DC/AC, tải DC và AC, thiết bị đo dòng điện, điện áp, thiết bị bảo vệ và phụ kiện – Đây là công cụ lý tưởng cho việc giới thiệu, tìm hiểu nguyên lý hoạt động, ứng dụng và lợi ích của điện mặt trời – Nguồn năng lượng sạch có thể cung cấp cả điện một chiều (DC) và xoay chiều (AC). – Công suất tổng:2 KW. Bộ thực hành có khả năng sản xuất điện với công suất 2 KW, hòa vào hệ thống điện 1 pha để đưa vào sử dụng trong thực tế. |
| * Mỗi bộ bao gồm: |
| 4. Module đào tạo tấm pin thu năng lượng mặt trời |
| – Tấm pin được bắt lên khung gá cố định, chắc chắn |
| – Khung gá có chứa bánh xe dễ dàng di chuyển |
| – Khung gá được sơn trành han rỉ |
| – Đầu ra của từng tấm pin được đưa ra giắc cắm M4, phục vụ cho việc thực hành cho các học viên |
| * Thông số kĩ thuật: |
| Tấm pin năng lượng mặt trời : |
| – Công suất tấm pin : 200W |
| – Điện áp định danh : 36.42V |
| – Dòng định danh : 5.51A |
| – Điện áp hở mạch : 44.43V |
| – Dòng hở mạch : 5.89A |
| – Nhiệt độ hoạt động : -40 – 80 oC |
| – Kích thước : 1200 x 990 x 35 mm |
| – Cấu tạo : Kính cường lực và khung nhôm |
| * Danh mục vật tư : |
| – 01 Hộp module |
| – 02 Tấm pin năng lượng mặt trời |
| 5. Module đào tạo ắc quy chuyên dụng |
| – Sử dụng ắc quy khô để lưu trữ điện |
| – Bộ ắc quy được cố định trong một hộp sắt |
| – Sử dụng tấm phít chuyên dụng cho mô hình |
| – Các cực của ắc quy được nối với giắc cắm M4 chuyên dụng cho dạy học |
| * Thông số kĩ thuật: |
| Ắc quy : |
| – Nguồn định danh : 12V |
| – Dung lượng : 7AH |
| – Loại : khô |
| * Danh mục vật tư : |
| – 01 Hộp module |
| – 05 ắc quy |
| 6. Module đào tạo bộ chuyển đổi nguồn DC/AC |
| – Làm bằng tấm compact chuyên dụng cho mô hình dạy nghề |
| – Khắc CNC nét chỉ dẫn |
| – Kiểu hộp module: hộp nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC |
| * Thông số kĩ thuật: |
| Biến tần : |
| – Hãng : Growatt |
| – Model : MIC 2000TL-X |
| – Công suất DC cực đại : 2800w |
| – Điện áp DC cực đại : 500V |
| – Điện áp khởi động : 50V |
| – Dải điện áp MPPT/ điện áp danh định : 50V – 500V /360V |
| – Dòng điện cực đại trên mỗi MPPT : 13A |
| – Nguồn ra : 2000W |
| – Điện áp danh địn tải : 230/180VAC – 280Vac |
| – Tần số lưới/dải : 50/60Hz |
| * Danh mục vật tư : |
| – 01 Hộp module |
| – 01 Bộ biến tần điện mặt trời |
| – 01 Thiết bị kết nối Wifi inverter growatt |
| 7. Module đào tạo bộ tải DC và tải AC công suất 2kw |
| – Làm bằng tấm compact chuyên dụng cho mô hình dạy nghề |
| – Khắc CNC nét chỉ dẫn |
| – Kiểu hộp module: hộp nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC |
| * Thông số kĩ thuật: |
| Bộ tạo tải choDC và AC : |
| – Điện trở công suất |
| – Công suất : 2000W |
| – Sai số : 5 % |
| – Giá trị trở : 30 Ohm |
| * Danh mục vật tư : |
| – 01 Hộp module |
| – 02 Bộ tạo tải cho DC và AC |
| 8. Bộ hòa lưới điện mặt trời công suất 2kw |
| Công tơ điện một pha hai chiều : |
| – Hãng : EASTRON |
| – Model : SDM23 |
| – Điện áp định mức: AC 230V. |
| – Tần số danh định : 50Hz |
| – Dòng đo trực tiếp: tối đa 100A. |
| – Tần số lấy mẫu: 1000imp/kWh. |
| – Màn hình hiển thị: LCD 6 thông số. |
| – Giao tiếp: RS485 Modbus RTU. |
| – Chất liệu: kim loại + nhựa PC. |
| – Đo 2 chiều |
| * Danh mục vật tư : |
| – 01 Hộp module |
| – 01 Công tơ điện 1 pha hai chiều |
| 9. Module aptomat |
| – Làm bằng tấm compact chuyên dụng cho mô hình dạy nghề |
| – Khắc CNC nét chỉ dẫn |
| – Kiểu hộp module: hộp nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC |
| * Thông số kĩ thuật: |
| Aptomat ba pha ba cực : |
| – Hãng : Chint |
| – Model : NXB-63 |
| – Dòng chịu đựng : 32A |
| – Loại : MCB |
| – Số cặp cực : 2 |
| * Danh mục vật tư : |
| – 01 Hộp module |
| – 01 Aptomat ba pha |
| 10. Module cầu chì |
| – Làm bằng tấm compact chuyên dụng cho mô hình dạy nghề |
| – Khắc CNC nét chỉ dẫn |
| – Kiểu hộp module: hộp nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC |
| * Thông số kĩ thuật: |
| Đế cầu chì : |
| – Hãng : Chint |
| – Kích thước : 18 x 38 mm |
| – Số cực : 1 |
| * Danh mục vật tư : |
| – 01 Hộp module |
| – 03 Đế cầu chì |
| 11. Module relay bảo vệ điện áp |
| – Làm bằng tấm compact chuyên dụng cho mô hình dạy nghề |
| – Khắc CNC nét chỉ dẫn |
| – Kiểu hộp module: hộp nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC |
| * Thông số kĩ thuật: |
| Relay bảo vệ điện áp : |
| – Hãng : Selec |
| – Model : 600VPR |
| – Chức năng : bảo vệ quá áp, thấp áp, ngược pha, mất pha |
| – Có LED hiển thị nguồn và trạng thái ngõ ra |
| – Cài đặt được thời gian tác động trễ: 0.2 ~ 10 giây |
| – Được thiết kế nhỏ gọn gắn trên thanh ray |
| – Tự động reset khi tình trạng lỗi đã hết |
| – Ngõ ra: 1 C / O (NO/5A, NC/3A @ 250V AC) |
| * Danh mục vật tư : |
| – 01 Hộp module |
| – 01 Relay bảo vệ điện áp |
| 12. Module bảo vệ dòng điện |
| – Làm bằng tấm compact chuyên dụng cho mô hình dạy nghề |
| – Khắc CNC nét chỉ dẫn |
| – Kiểu hộp module: hộp nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC |
| * Thông số kĩ thuật: |
| Relay bảo vệ dòng điện : |
| – Hãng : Selec |
| – Model : 900CPR |
| – Hiển thị: 3 số, bằng màn hình LCD |
| – Thời gian tác động trễ: 0 – 99 giây |
| – Thấp dòng: 0 – 999 A |
| – Quá dòng: 0.5A – 1.2 kA |
| – Ngõ ra: 1 C / O(NO/5A, NC/3A @ 250V AC) |
| – Nguồn cấp: 230 V AC |
| * Danh mục vật tư : |
| – 01 Hộp module |
| – 01 Relay bảo vệ dòng điện |
| 13. Module contactor |
| – Làm bằng tấm compact chuyên dụng cho mô hình dạy nghề |
| – Khắc CNC nét chỉ dẫn |
| – Kiểu hộp module: hộp nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC |
| * Thông số kĩ thuật: |
| Contactor : |
| – Hãng : Chint |
| – Model : NXC-22 |
| – Dòng điện định mức : 22A |
| – Tiếp điểm : 1NC, 1NO |
| – Công suất : 2.2KW |
| – Cuộn hút : 220VAC |
| * Danh mục vật tư : |
| – 01 Hộp module |
| – 01 Contactor |
| – 01 Đèn báo |
| 14. Module đo điện áp xoay chiều |
| – Làm bằng tấm compact chuyên dụng cho mô hình dạy nghề |
| – Khắc CNC nét chỉ dẫn |
| – Kiểu hộp module: hộp nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC |
| * Thông số kĩ thuật: |
| – Hãng : Selec |
| – Model : MV15 |
| – Đồng hồ đo Điện áp |
| – Hiển thị 3 số, dạng LED 7 đoạn |
| – Dải hiển thị: 0 – 516V |
| – Mạng kết nối: 1 pha 2 dây |
| – Nguồn cấp: AC: 240V AC ±20%, (50 / 60Hz) 110V AC ±20%, (50 / 60Hz) |
| – Bảo vệ mặt trước: IP65 |
| – Chiều cao của LED hiển thị: 14.2 mm |
| * Danh mục vật tư : |
| – 01 Hộp module |
| – 01 Đồng hồ điện áp xoay chiều |
| 15. Module đo điện áp một chiều |
| – Làm bằng tấm compact chuyên dụng cho mô hình dạy nghề |
| – Khắc CNC nét chỉ dẫn |
| – Kiểu hộp module: hộp nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC |
| * Thông số kĩ thuật: |
| – Hãng : Selec |
| – Model : MV15 |
| – Đồng hồ đo Điện áp DC |
| – Đồng hồ đo Điện áp |
| – Hiển thị 3 số, dạng LED 7 đoạn |
| – Dải hiển thị: – 200 – 200VDC |
| – Mạng kết nối: 1 pha 2 dây |
| – Nguồn cấp: AC: 240V AC ±20%, (50 / 60Hz) 110V AC ±20%, (50 / 60Hz) |
| – Bảo vệ mặt trước: IP65 |
| – Chiều cao của LED hiển thị: 14.2 mm |
| * Danh mục vật tư : |
| – 01 Hộp module |
| – 01 Đồng hồ đo điện áp một chiều |
| 16. Module đo dòng điện xoay chiều |
| – Làm bằng tấm compact chuyên dụng cho mô hình dạy nghề |
| – Khắc CNC nét chỉ dẫn |
| – Kiểu hộp module: hộp nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC |
| * Thông số kĩ thuật: |
| – Hãng : Selec |
| – Model : MA12 |
| – Hiển thị 4 số, dạng LED 7 đoạn |
| – Dải hiển thị: 0 ~ 20/200/2000 mA, 20A |
| – Mạng kết nối: 1 pha 2 dây |
| – Nguồn cấp: AC: 240V AC ±20%, (50 / 60Hz)110V AC ±20%, (50 / 60Hz) |
| – Bảo vệ mặt trước: IP65 |
| – Chiều cao của LED hiển thị: 14.2 mm |
| * Danh mục vật tư : |
| – 01 Hộp module |
| – 01 Đồng hồ đo Dòng điện xoay chiều |
| 17. Module đo dòng điện một chiều |
| – Làm bằng tấm compact chuyên dụng cho mô hình dạy nghề |
| – Khắc CNC nét chỉ dẫn |
| – Kiểu hộp module: hộp nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC |
| * Thông số kĩ thuật: |
| – Hãng : Selec |
| – Model : MA12 |
| – Hiển thị 4 số, dạng LED 7 đoạn |
| – Dải hiển thị: 0 – 4960A |
| – Mạng kết nối: 1 pha 2 dây |
| – Nguồn cấp: AC: 240V AC ±20%, (50 / 60Hz)110V AC ±20%, (50 / 60Hz) |
| – Bảo vệ mặt trước: IP65 |
| – Chiều cao của LED hiển thị: 14.2 mm |
| * Danh mục vật tư : |
| – 01 Hộp module |
| – 01 Đồng hồ đo dòng điện một chiều |
| 18. Chống sét lan truyền AC |
| – Làm bằng tấm compact chuyên dụng cho mô hình dạy nghề |
| – Khắc CNC nét chỉ dẫn |
| – Kiểu hộp module: hộp nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC |
| * Thông số kĩ thuật: |
| Chống sét lan truyền : |
| – Hãng : Schneider |
| – Model : Easy9 |
| – Số cực: 2 cực |
| – Dòng cắt định mức: 20kA, 45kA. |
| – Màu sắc: Trắng. |
| – Chất liệu sản xuất: Nhựa cao cấp Polycabonate. |
| – Tiêu chuẩn: Tuân thủ tiêu chuẩn bảo vệ môi trường ISO 14000 và hệ thống quản lý chất lượng ISO 9001. |
| * Danh mục vật tư : |
| – 01 Hộp module |
| – 01 Chống sét lan truyền AC |
| 19. Chống sét lan truyền DC |
| – Làm bằng tấm compact chuyên dụng cho mô hình dạy nghề |
| – Khắc CNC nét chỉ dẫn |
| – Kiểu hộp module: hộp nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC |
| * Thông số kĩ thuật: |
| Chống sét lan truyền DC : |
| – Model : XLSPD-PV |
| – Số cực: 2 cực |
| – Un (V DC) : 1000 |
| – Uc (V DC) : 1200 |
| – In(8/20) (kA) : 20 |
| – Imax (8/20) (kA) : 40 |
| * Danh mục vật tư : |
| – 01 Hộp module |
| – 01 Chống sét lan truyền DC |
| 20. Module aptomat một chiều |
| – Làm bằng tấm compact chuyên dụng cho mô hình dạy nghề |
| – Khắc CNC nét chỉ dẫn |
| – Kiểu hộp module: hộp nhựa PVC |
| – Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC |
| * Thông số kĩ thuật: |
| Aptomat một chiều : |
| Model : LWD47 |
| – Điện áp tối đa 1000V |
| – Tải max: 32A |
| – Số cực: 2 cực |
| – Bảo vệ: quá tải, chống chạm châp |
| – Sử dụng cho hệ thống điện năng lượng mặt trời |
| * Danh mục vật tư : |
| – 01 Hộp module |
| – 01 Aptomat một chiều |
| Phụ kiện kèm theo |
| – Dây nguồn, dây thí nghiệm |
| – Tài liệu hướng dẫn sử dụng |
Hãy là người đầu tiên nhận xét “Mô hình điện mặt trời”
Sản phẩm tương tự
Thiết bị dạy nghề
Thiết bị dạy nghề
Thiết bị dạy nghề
Thiết bị dạy nghề
MÔ HÌNH THỰC HÀNH ĐỘNG CƠ PHUN XĂNG ĐIỆN TỬ – ĐA ĐIỂM, 4 XYLANH – CẮT BỔ
Kỹ thuật máy lạnh và điều hòa không khí
Thiết bị dạy nghề
Danh mục thiết bị tối thiểu dạy nghề Lắp đặt thiết bị cơ khí-trung cấp
Thiết bị dạy nghề
Danh mục thiết bị tối thiểu dạy nghề Lắp đặt thiết bị cơ khí- cao đẳng
Thiết bị dạy nghề
Đánh giá
Chưa có đánh giá nào.
