Hệ thống 05 cabin hàn 5 cabin hàn xếp liền kề theo 1 hàng

Giá: 235.500.000 đ

Mô tả
Đánh giá (0)

gồm: Hệ thống vách, cửa cabin, hệ thống hút khói đến từng cabin, Hệ thống điện, bàn hàn, ghế hàn, đồ gá hàn)

Mã hiệu: CBH-BMT

Thương hiệu: BMT

Hệ thống bao gồm:

1. Hệ thống vách, cửa cabin:
– Vách cabin gồm 3 tấm quây 3 phía , được sơn tĩnh điện màu xanh
– Khung làm bằng théo hộp 40×40(chân) và hộp thép 40×20 (thanh giằng)
– Làm kín bằng tôn 0,8mm
– Cửa cabin gồm khung và rèm
– Rèm che bằng các tấm cao su, bạt màu tối, treo và trượt trên thanh tròn

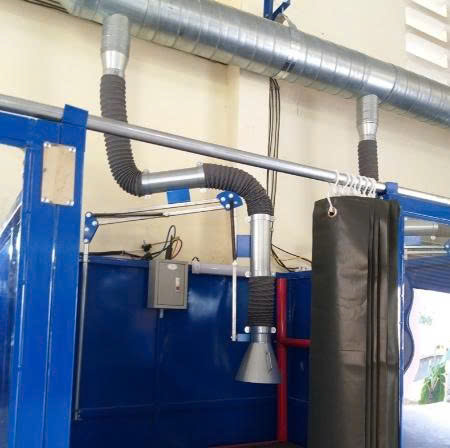

2. Hệ thống hút khói đến từng cabin
– Tay hút khói từ phễu hút lên đường ống hút chính( trang bị khớp xoay để di chuyển đến các vị trí khác nhau, được làm bằng tôn và ống xoắn mềm D100 – D120mm)
– Phễu hút( có dạng côn, có tay cầm, được làm bằng tôn 0,5 – 0,6mm)
– Đường ống hút chính( làm bằng tôn mạ kẽm 0,5 – 0,6mm, tiết diện 150 – 300mm)
– Quạt hút( trang bị 01 quạt hút cho toàn hệ thống, điện áp 380V, lưu lượng hút 10.000 – 12.000m3/h, công suất 3,5 – 4 kw)
– Ống xả( làm băng tôn hoa 0,8 – 1.0mm, D300 – D400, trang bị nón che mưa)

3. Hệ thống điện
– Attomat tổng trên 150A và tủ điện tổng cho dãy cabin
– Attomat phụ 50A và tủ phụ cho mỗi cabin
– Cáp động lực (3×16 + 1×8) dẫn điện từ đường dây chính đến từng cabin
– Cáp cho quạt hút (3×8 + 1×4)
– Đèn chiếu sáng cho từng cabin( đèn Led dài 60mm, công suất 15 – 20w)

4. Bàn hàn, ghế hàn
– Kích thước: C750x R550xD750mm
– Chân/khung làm bằng thép hộ 40×40, thanh giằng bằng thép hộp 40x20mm
– Thanh tạo khe thoát xỉ: L545xH20xS3mm
– Trang bị: Phễu thoát xỉ, khay chứa xỉ, góa treo kìm hàn
– Ghế hàn có khả năng tăng giảm chiều cao

5. Đồ gá hàn
– Kích thước: Cao 1.000mm/ vươn xa 500mm
– Xoay góc 360 độ
– Trụ chính bằng thép ống có D76 – D90mm
– Tay kẹp có thể gá các phôi hàn ống, hàn tấm và các tư thế hàn
